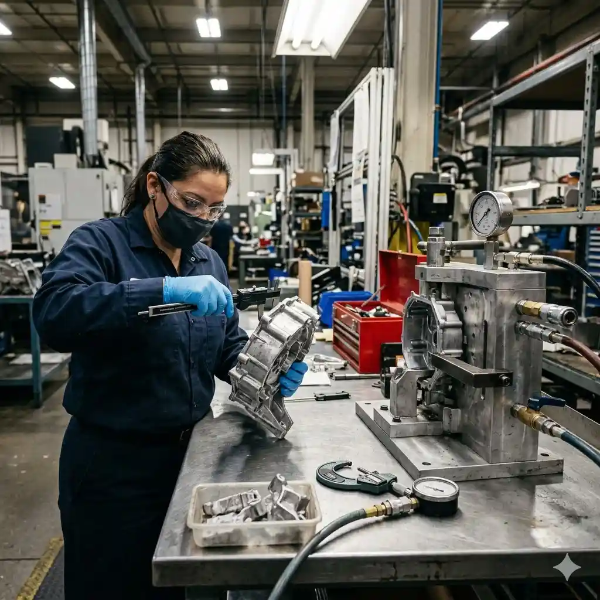

다이캐스팅 제품 검사 방법은 겉으로 보이는 불량만 확인하는 절차가 아닙니다. 초도품에서는 문제가 없어 보였는데 양산 중 버, 변형, 누설이 반복된다면 검사 기준을 다시 봐야 합니다. 이 글에서는 육안 검사, 치수 검사, 기밀 검사를 어떤 순서로 보고 현장 관리 기준과 어떻게 연결해야 하는지 기준 중심으로 설명합니다.
초도품 합격이 양산 품질을 보장하지는 않는다
다이캐스팅 제품은 금형 안으로 용탕을 고압으로 주입해 형상을 만드는 공정입니다. 이 방식은 반복 생산성과 치수 안정성이 장점이지만, 금형 상태와 냉각 조건, 취출 조건, 후가공 상태에 따라 같은 제품에서도 불량 양상이 달라질 수 있습니다.
실무 사례로 보면 초도품 검사는 통과했는데 양산 중 일부 제품에서 버와 변형이 반복되는 경우가 있습니다. 이때 작업자는 단순히 “불량품이 섞였다”라고 볼 수 있지만, 실제로는 금형 파팅면 마모, 슬라이드 위치 흔들림, 취출 핀 자국, 냉각 편차가 함께 작용했을 가능성이 큽니다.
많은 사람이 검사를 최종 불량 선별 과정으로만 생각합니다. 그런데 다이캐스팅에서는 검사가 공정 상태를 되돌아보는 신호 역할도 합니다. 육안에서 버가 늘고, 치수에서 특정 방향 편차가 반복되고, 기밀에서 누설이 함께 나오면 각각 따로 볼 문제가 아닙니다.
이 상황에서는 검사 순서가 중요합니다. 먼저 육안으로 외관과 성형 상태를 확인하고, 다음으로 기준 치수를 재서 변형 방향을 잡아야 합니다. 기밀 검사는 제품이 압력, 유체, 공기 밀폐 기능을 요구할 때 마지막 합격 판단에 가까운 역할을 합니다.
육안 검사는 보기 좋은 제품을 고르는 과정이 아니다
육안 검사는 표면 상태를 보는 가장 기본적인 단계입니다. 하지만 단순히 깨끗한 제품과 지저분한 제품을 나누는 방식이면 품질 관리 기준으로 부족합니다. 육안 검사에서 봐야 할 핵심은 불량의 위치, 반복성, 기능 영향입니다.
다이캐스팅 제품에서 자주 확인하는 외관 항목은 버, 찍힘, 크랙, 콜드셧, 흑피, 기포 자국, 탕흐름 자국, 취출 자국, 이형제 얼룩입니다. 이 중 일부는 외관 문제에 그칠 수 있지만, 일부는 치수 불량이나 기밀 불량으로 이어집니다.
- 파팅라인 주변 버가 반복되면 금형 맞물림과 마모 상태를 확인합니다.
- 코너부 크랙이나 콜드셧은 강도와 기밀성에 영향을 줄 수 있습니다.
- 씰링면 찍힘은 외관보다 누설 위험 기준으로 판단해야 합니다.
- 취출 핀 자국이 깊어지면 변형과 후가공 기준면 흔들림을 같이 봐야 합니다.
특히 양산 중 버가 갑자기 늘었다면 단순 제거 작업만 늘리면 안 됩니다. 버 제거로 출하가 가능해 보여도, 파팅면 틈이 커졌거나 금형 온도 균형이 무너졌다면 다음 로트에서 치수 편차가 함께 커질 수 있습니다.
현장에서 자주 보이는 상황은 이렇습니다. 초도품에서는 파팅라인이 깨끗했는데 생산량이 늘면서 한쪽 모서리에만 얇은 버가 생깁니다. 이때 그 위치가 조립 기준면 주변이라면 외관 등급보다 조립 간섭 여부를 먼저 확인해야 합니다.
육안 검사의 기준은 “보이는가”가 아니라 “기능에 영향을 주는가”입니다. 이 차이가 결과를 바꿉니다.
치수 검사는 기준면을 잘못 잡으면 의미가 약해진다
치수 검사는 도면 기준으로 제품이 허용 범위 안에 들어오는지 확인하는 과정입니다. 다이캐스팅 제품은 성형 직후, 트리밍 후, 쇼트 후, 가공 후의 치수가 달라질 수 있어 어느 공정 이후의 치수를 기준으로 볼 것인지 먼저 정해야 합니다.
국제적으로 주조품 치수 공차는 ISO 8062 계열처럼 주조 치수와 가공 여유를 구분해 다루는 기준이 사용됩니다. 다만 ISO 8062:1994는 철회되고 ISO 8062-1, ISO/TS 8062-2, ISO 8062-3으로 이어진 상태이므로, 실제 적용 시에는 고객 도면과 최신 적용 규격을 함께 확인해야 합니다.
NADCA의 2024 다이캐스팅 제품 사양 자료도 고압 다이캐스팅의 공차, GD&T, 품질 보증 항목을 다루는 기준 자료로 안내됩니다. 현장에서는 이런 기준을 그대로 외우는 것보다 도면의 중요 치수, 기준면, 측정 위치를 명확히 정하는 것이 더 현실적입니다.
비슷한 조건의 사례에서는 초도품 치수가 모두 기준 안에 있었지만, 양산 중 일부 제품의 평면도가 흔들린 경우가 있습니다. 처음에는 측정자 편차로 봤지만, 확인해 보니 취출 후 냉각 대기 시간이 일정하지 않았고 얇은 리브 주변에서 변형이 반복됐습니다.
이럴 때는 전체 치수를 한 번 더 재는 것보다 편차가 생기는 방향을 좁혀야 합니다. 좌우가 벌어지는지, 중심이 휘는지, 기준 홀 위치가 밀리는지에 따라 원인이 다릅니다.
- 조립 기준 치수는 전수 또는 높은 빈도로 관리합니다.
- 외관 치수는 기능 영향도에 따라 샘플링 기준을 정합니다.
- 가공 기준면은 성형 기준면과 분리해 확인합니다.
- 변형이 반복되는 방향은 금형 온도와 취출 조건까지 연결해 봅니다.
치수 검사에서 자주 놓치는 부분은 측정 지그입니다. 제품이 얇거나 비대칭이면 측정자가 손으로 누르는 힘만으로도 값이 달라질 수 있습니다. 이런 제품은 버니어캘리퍼스만으로 판단하기보다 전용 지그, 높이 게이지, 3차원 측정기, 한계 게이지를 조건에 맞게 나눠 써야 합니다.
개인적으로는 양산품의 치수 관리는 “합격 또는 불합격”보다 “편차가 어느 방향으로 움직이는지”를 보는 편이 더 현실적이라고 봅니다. 합격 범위 안에 있어도 한쪽 끝으로 계속 몰리면 공정은 이미 흔들리고 있을 수 있습니다.
기밀 검사는 내부 기공과 씰링 조건을 함께 봐야 한다
기밀 검사는 공기나 유체가 새지 않아야 하는 다이캐스팅 제품에서 중요합니다. 하우징, 펌프 바디, 밸브 바디, 모터 케이스, 냉각수 통로가 있는 제품은 외관과 치수가 좋아도 기밀 검사에서 불합격될 수 있습니다.
기밀 불량은 표면에서 바로 보이지 않는 경우가 많습니다. 내부 기공, 수축공, 미세 크랙, 가공면 손상, 씰링면 찍힘, 세척 후 잔류 수분 등이 검사 결과에 영향을 줍니다. 누설 시험 장비 업체 자료에서도 다이캐스팅 제품은 핀홀, 블로홀, 수축 기공, 가공 결함, 열간 균열 같은 결함 때문에 누설 시험에서 특별한 관리가 필요하다고 설명합니다.
압력 강하 방식은 주조품 기밀 검사에서 흔히 쓰이는 방법입니다. 제품에 목표 압력을 넣고 격리한 뒤 시간에 따른 압력 손실을 확인하며, 기준보다 압력 손실이나 누설량이 크면 불합격으로 판단합니다. 이 방식은 자동화 생산 라인에 적용하기 좋지만, 온도와 수분 조건의 영향을 함께 관리해야 합니다.
실제 적용 사례를 보면 세척 후 바로 기밀 검사를 진행했을 때 결과가 흔들리는 경우가 있습니다. 제품 표면이나 기공 안에 남은 수분이 누설 경로를 일시적으로 막거나, 반대로 압력 안정 시간을 길게 만들어 측정값이 달라질 수 있기 때문입니다.
기밀 검사에서 한 번 합격했다고 바로 안정 공정으로 판단하기도 어렵습니다. 다이캐스팅 내부 기공은 단순한 직선 통로가 아니라 복잡한 경로를 만들 수 있고, 시험 압력과 실제 사용 온도 조건에 따라 결과가 다르게 보일 수 있습니다. 그래서 검사 압력, 안정 시간, 보압 시간, 허용 누설량, 제품 온도를 같은 조건으로 관리해야 합니다.
기밀 불량이 나오면 먼저 나눠 봐야 할 기준
기밀 불량이 발생하면 제품 전체를 불량으로만 보지 말고 위치와 조건을 나눠야 합니다. 가공면에서 새는지, 주조면에서 새는지, 씰링 지그 접촉부에서 새는지에 따라 조치 방향이 달라집니다.
- 가공면 누설은 면조도, 찍힘, 가공 깊이, 공구 마모를 확인합니다.
- 주조면 누설은 기공, 콜드셧, 탕경계, 크랙 가능성을 봅니다.
- 지그 접촉부 누설은 패킹 경도, 클램프 압력, 제품 안착 상태를 확인합니다.
- 검사값 변동은 제품 온도, 세척 수분, 안정 시간을 함께 기록합니다.
이 부분은 단정하기보다 조건을 나눠 보는 편이 좋습니다. 같은 누설 불량이라도 금형 문제일 수도 있고, 후가공 문제일 수도 있으며, 검사 지그 문제일 수도 있습니다.
육안 치수 기밀 검사는 따로가 아니라 순서로 연결해야 한다
다이캐스팅 제품 검사 방법을 현장에 적용할 때 가장 중요한 것은 세 검사를 따로 운영하지 않는 것입니다. 육안 검사에서 버가 늘고, 치수 검사에서 특정 방향 변형이 보이고, 기밀 검사에서 같은 위치 주변 누설이 나오면 하나의 흐름으로 봐야 합니다.
예를 들어 파팅라인 주변 버가 늘어난 제품이 조립 기준 치수에서도 한쪽으로 밀리고, 기밀 검사에서 씰링면 주변 누설이 나온다면 단순 외관 불량이 아닐 수 있습니다. 금형 맞물림, 제품 변형, 씰링면 안착 문제가 한 번에 연결된 신호일 수 있습니다.
현장 기준은 너무 복잡하면 오래가지 못합니다. 그래서 검사 기준표를 만들 때는 검사 항목을 많이 넣기보다 불량 발생 시 조치 방향이 보이도록 정리해야 합니다. “버 있음”이라고만 쓰는 기준보다 “파팅라인 기준면 주변 버는 조립 간섭 여부 확인”처럼 기능 기준을 함께 적는 방식이 더 좋습니다.
양산 중 일부 제품에서 변형이 반복되는 상황이라면 다음 순서로 보는 것이 현실적입니다. 첫째, 육안에서 반복 위치를 표시합니다. 둘째, 같은 위치와 연결된 기준 치수를 측정합니다. 셋째, 기밀 제품이면 해당 위치가 누설 경로와 연결되는지 확인합니다. 넷째, 금형 마모, 냉각, 취출, 후가공 조건 중 어느 쪽 변화와 맞물리는지 기록합니다.
검사는 제품을 떨어내는 절차가 아니라 공정을 읽는 절차입니다. 이 관점이 있어야 같은 불량이 반복되지 않습니다.
다이캐스팅 제품 검사는 합격 기준보다 반복 신호가 중요하다
다이캐스팅 제품 검사 방법은 육안, 치수, 기밀을 각각 체크하는 데서 끝나지 않습니다. 초도품이 합격했더라도 양산 중 버와 변형이 반복되면 금형 상태와 취출 조건까지 함께 봐야 합니다. 특히 기능면, 조립 기준면, 씰링면 주변 불량은 외관 등급보다 사용 조건 기준으로 판단하는 편이 안전합니다.
