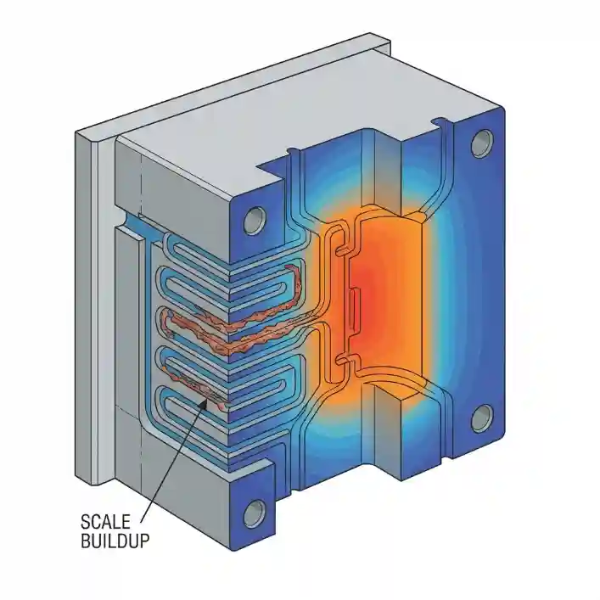

설정값은 정상이었다. 냉각수도 흐르고 있었다. 그런데 생산 중반을 넘어서면서 표면 기포와 미성형 불량이 반복됐다. 원인이 확인된 건 열화상 카메라를 금형에 들이대고 나서였다. 냉각수 유로 일부가 스케일로 막혀 특정 구간의 금형 표면 온도가 인접 구간보다 30℃ 이상 높았다. 다이캐스팅 금형 온도 관리에서 설정값과 실제 표면 온도는 다를 수 있다. 이 두 가지를 같은 것으로 보는 순간 문제는 이미 시작된다.
설정값이 같아도 금형 표면 온도는 다를 수 있다
다이캐스팅 공정에서 금형 온도는 용탕의 충전성, 기포 발생, 치수 정도 등 품질 전반에 직접 영향을 준다. 우영메탈 기술자료에 따르면, 다이캐스팅에서 금형온도는 용탕의 캐비티 충전성과 소착, 기포 발생, 치수 정도에 큰 영향을 미치므로 온도 설정이 중요하다고 명시하고 있다.
문제는 설정온도와 금형 표면의 실제 온도가 일치하지 않는 경우가 현장에서 적지 않다는 점이다. 냉각수 유로에 스케일이 쌓이거나 유량이 일부 구간에서 제한되면 냉각 효율이 떨어지고, 설정값과 무관하게 특정 구간의 온도만 올라간다. 이 상태에서 생산을 계속하면 온도가 높은 구간에서 기포, 수축, 미성형이 집중적으로 발생한다.
이 부분은 단정하기보다 조건을 나눠 봐야 한다. 스케일 문제만이 아니라 이형제 분사 불균형, 캐비티 형상에 따른 열 집중, 냉각 회로 배치 설계 자체가 원인이 되는 경우도 있기 때문이다.
기포와 미성형이 같은 구간에서 반복된다면
불량이 특정 구간에서만 반복된다면, 원인을 공정 조건 전체보다 그 구간 주변에서 먼저 좁혀야 한다. 자동차부품산업진흥재단 천정권 전문위원의 품질 개선 사례 발표(오토메이션월드)에서도 이 점이 강조된다. 기포의 발생 원인은 형온(금형 온도), 용탕 온도, 이형제, 속도, 압력 등으로 다양하며, 어떤 경우에는 온도를 올려야 하고 어떤 경우에는 내려야 하기 때문에 공식화하기 어렵고, 조건별 기록을 기반으로 판단해야 한다고 설명한다.
실무 사례로 보면, 기포와 미성형이 동일 구간에서 반복될 때 냉각수 유로를 먼저 점검하지 않고 사출 속도나 용탕 온도만 조정하면 문제가 해결되지 않는다. 두 변수를 조정해도 금형 표면 온도 불균일이 유지되는 한 불량은 재발한다. 비슷한 조건의 사례에서는 냉각 회로를 청소하고 유량을 재조정한 뒤에야 불량이 잡히는 경우가 많다.
열화상 카메라가 드러내는 것
MFG TV가 소개한 고압 다이캐스팅 공정 모니터링 자료에 따르면, 주탕 불량, 고온 균열, 기공, 수축 등 대부분의 다이캐스팅 결함은 온도 제어 불능, 또는 국소 부위의 과열·미열에 의해 발생한다. 적외선 열화상 카메라를 통해 실시간으로 금형 표면의 열분포를 확인하면 온도 불균일 구간을 특정할 수 있고, 이를 바탕으로 냉각 공정을 최적화할 수 있다고 설명한다.
개인적으로는 열화상 카메라를 도입하지 않았더라도 최소한 생산 중 일정 간격으로 금형 표면 온도를 비접촉 온도계로 측정하고 기록해두는 것이 더 현실적인 관리 기준이라고 본다. 설정값을 확인하는 것과 표면 온도를 측정하는 것은 다른 일이다.
금형 표면 온도를 구간별로 기록하기 시작하면, 생산 시간이 길어질수록 특정 구간의 온도가 점진적으로 올라가는 드리프트 패턴이 보이는 경우가 있다. 이 패턴 자체가 냉각 회로 이상의 신호다.
냉각수 유로 관리가 놓치기 쉬운 이유
많은 현장에서 냉각수 유로 점검을 정기 금형 보수 작업과 묶어 진행한다. 생산 중에는 유로 내부를 확인하기 어렵고, 스케일 퇴적은 눈에 보이지 않으면서 천천히 진행되기 때문이다. 실제로 스케일이 상당히 쌓이기 전까지는 냉각수 유량 자체에 큰 변화가 없어 외부에서 이상을 감지하기 어렵다.
실제 적용 사례를 보면, 냉각 회로 점검 주기를 금형 손질 일정과 별도로 분리해 관리하는 현장이 그렇지 않은 현장보다 온도 불균일 관련 불량 발생 빈도가 낮다. 유로 청소 이후에는 반드시 구간별 유량과 금형 표면 온도를 다시 측정해 이전 데이터와 비교하는 것이 좋다. 청소 전후 온도 차이가 기록으로 남아야 다음 점검 주기를 합리적으로 설정할 수 있다.
금형 온도 관리에서 자주 나오는 오해
금형 온도 문제가 발생하면 가장 먼저 용탕 온도나 사출 조건을 의심하는 경우가 많다. 그런데 불량이 특정 위치에 고정되어 있다면 공정 조건 전체보다 금형 자체의 냉각 상태를 먼저 확인하는 쪽이 더 빠른 진단 경로다. 공정 조건은 금형 전체에 동일하게 작용하지만, 냉각 회로 문제는 특정 구간에만 영향을 준다.
또 하나의 흔한 오해는 냉각수 유량이 줄지 않으면 유로에 문제가 없다는 판단이다. 스케일이 유로를 완전히 막지 않고 부분적으로 좁힌 경우에는 유량 자체는 유지되면서도 냉각 효율만 떨어진다. 이 경우 유량계만 보는 관리 방식으로는 문제를 잡기 어렵다.
자주 묻는 질문
다이캐스팅 금형 온도 불균일은 어떻게 확인하나요?
열화상 카메라가 가장 정확하지만, 비접촉 온도계로 구간별 표면 온도를 측정하고 기록하는 방법도 현실적인 대안이다. 생산 초반과 중반의 데이터를 비교하면 드리프트 여부를 확인할 수 있다.
기포 불량이 반복될 때 금형 온도 외에 확인할 항목이 있나요?
이형제 분사 상태, 용탕 온도, 사출 속도, 배기 상태를 함께 확인해야 한다. 기포 원인은 단일 변수가 아닌 경우가 많기 때문에 불량 발생 위치와 패턴을 먼저 기록한 뒤 변수를 좁혀야 한다.
냉각수 유로 스케일은 얼마나 자주 점검해야 하나요?
사용하는 냉각수 수질과 생산량에 따라 달라진다. 일반적으로 경수 지역에서는 연질화 처리 없이 사용하면 스케일 퇴적 속도가 빠르다. 금형 보수 주기와 별도로 냉각 회로 유량 및 온도를 정기적으로 측정하고, 이상이 감지되면 즉시 청소 일정을 앞당기는 방식이 현실적이다.
이 내용을 확인한 뒤에는 불량이 발생한 위치, 시간대, 금형 온도 측정값을 함께 기록해두는 습관이 다음 진단을 훨씬 빠르게 만든다. 같은 불량이라도 발생 시점과 구간이 기록되어 있으면 냉각 문제와 공정 조건 문제를 구분하는 데 결정적인 단서가 된다.
설정값이 아니라 실제 표면을 봐야 한다
다이캐스팅 금형 온도 관리의 핵심은 설정값 유지가 아니라 금형 표면 온도의 실제 분포를 파악하는 데 있다. 냉각수 유로 상태, 구간별 표면 온도, 드리프트 패턴을 기록하는 것이 불량 진단보다 앞서야 한다. 이미 불량이 나온 다음에 원인을 찾는 것보다, 온도 데이터가 쌓여 있어야 원인을 빠르게 좁힐 수 있다.
